รับสแกน 3D, Reverse Engineering และ Deviation Analysis

งานสแกน 3D พร้อมไฟล์ STL ดิบเริ่มต้น 2,500 บาท งาน Reverse Engineering เริ่มต้น 4,500 บาท และรายงาน Deviation Analysis เพิ่ม 1,000 บาท ราคาสุดท้ายขึ้นกับขนาด ความซับซ้อน การเตรียมผิว จำนวนตำแหน่งสแกน การเข้าพื้นที่ การเก็บข้อมูล การจัดแนว และผลส่งมอบ

งานสแกนที่ไม่ซับซ้อนอาจเสร็จภายในวันเดียว ระยะเวลาจะเพิ่มตามความซับซ้อนของชิ้นงาน การเตรียมผิว จำนวนตำแหน่งสแกน การเก็บเมช งาน Reverse Engineering การตรวจสอบ และรูปแบบรายงาน

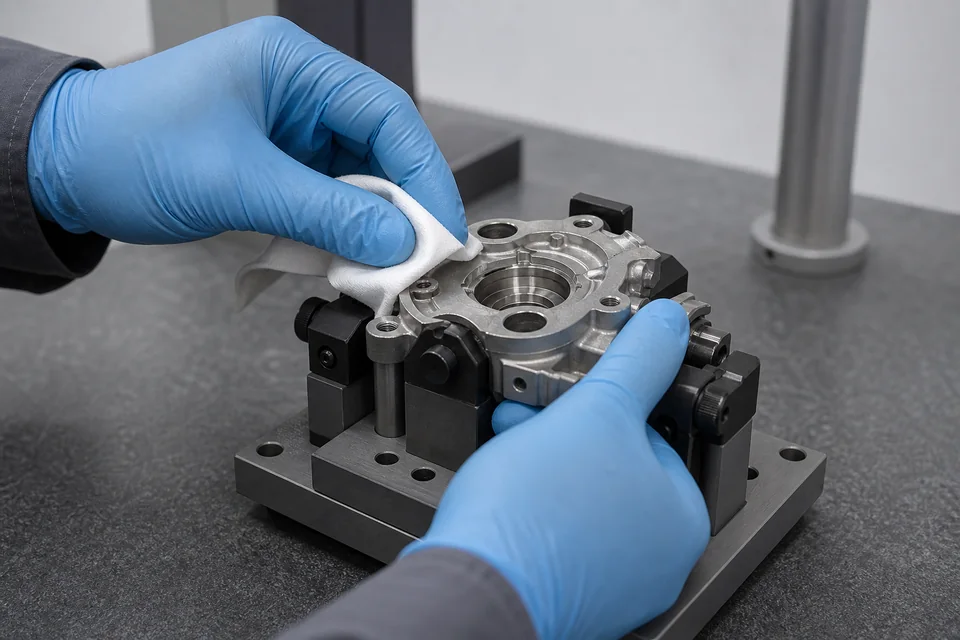

ควรนำชิ้นงานที่มีสภาพดีที่สุดเท่าที่มี เพราะการสแกนจะเก็บรูปทรงที่มีอยู่จริง ชิ้นงานแตกยังสามารถสแกนได้ และมักสร้างหรือแก้ไขส่วนที่หายหรือเสียหายในโมเดล 3D ได้เมื่อมีรูปทรงอ้างอิงและข้อมูลเจตนาการออกแบบเพียงพอ

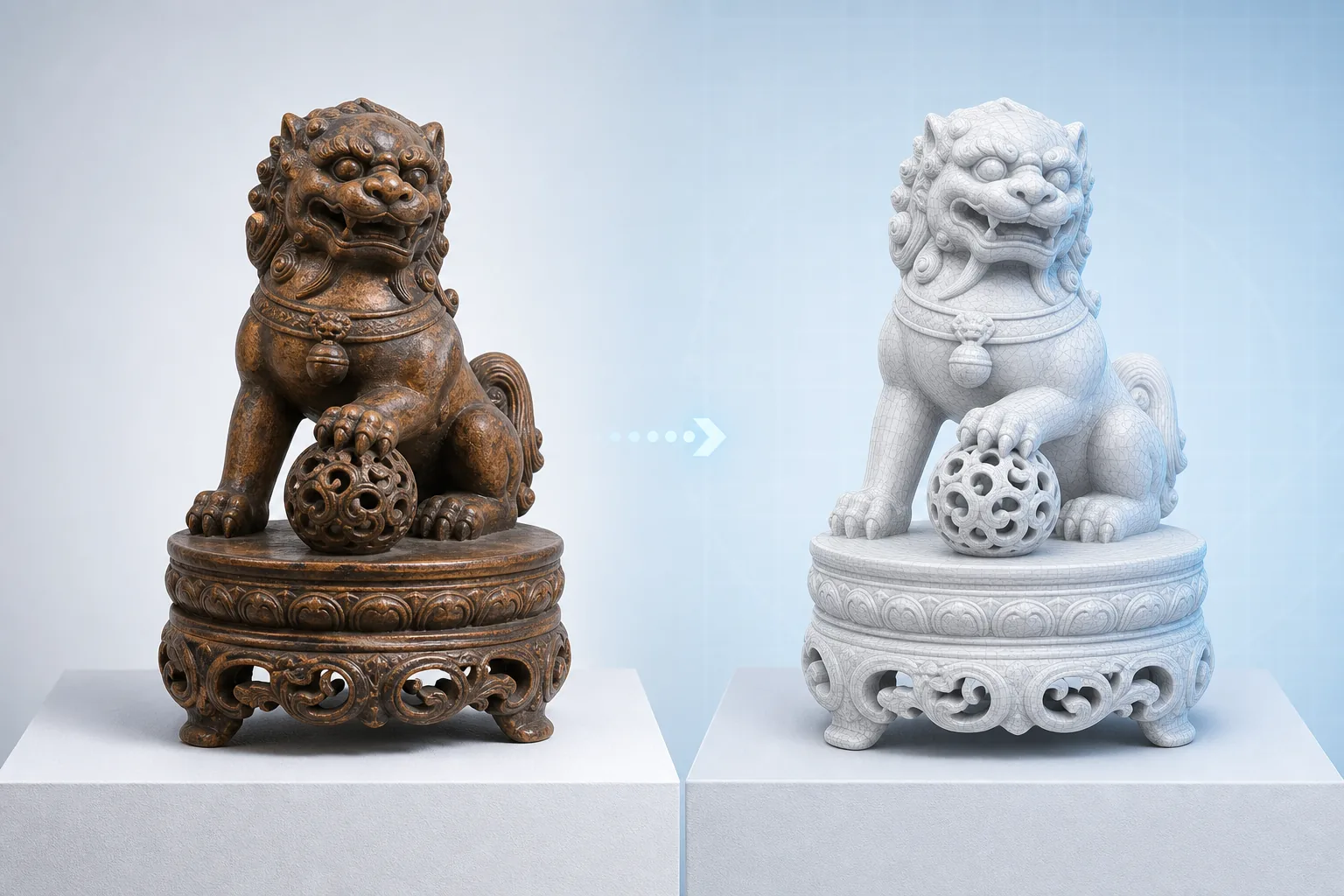

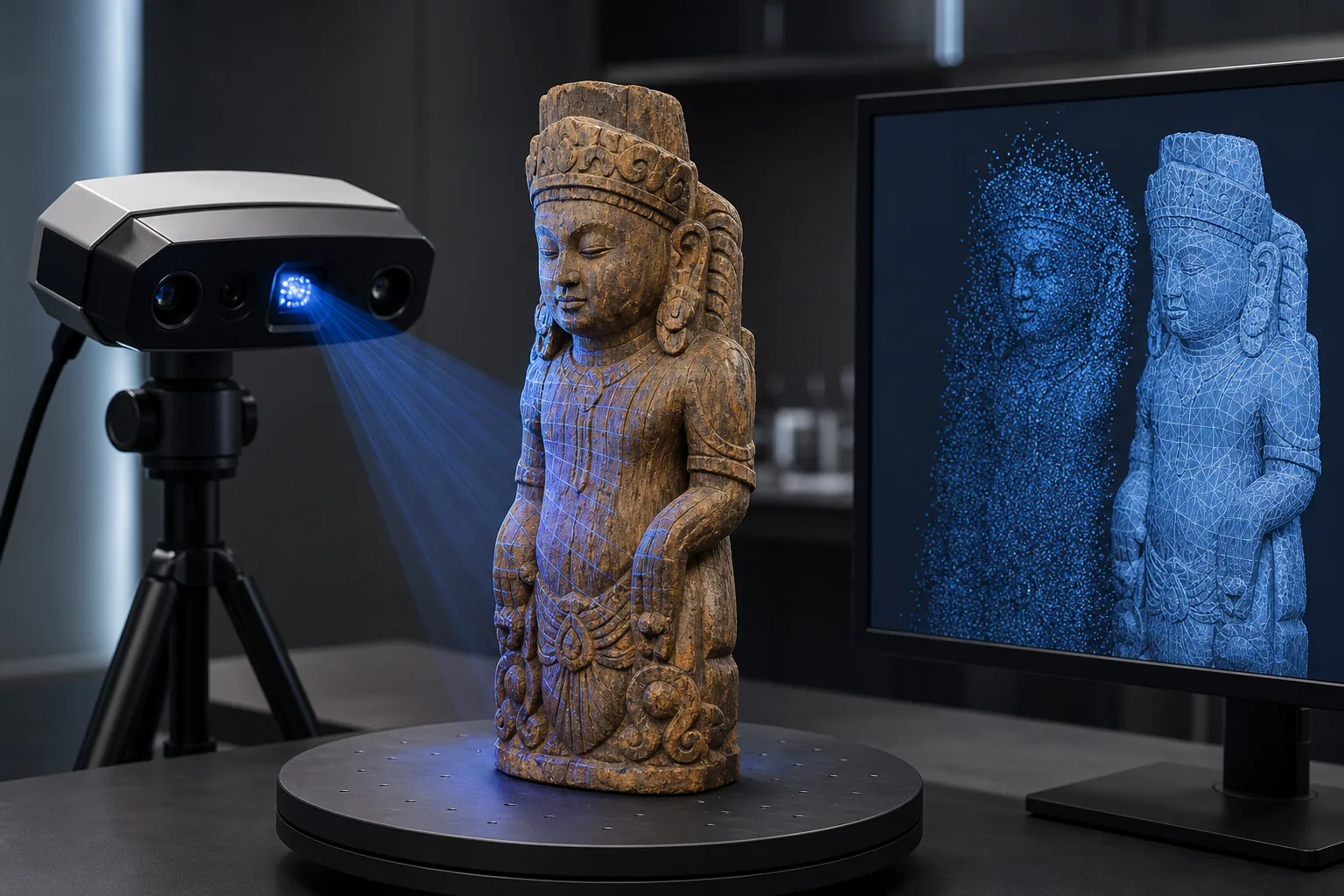

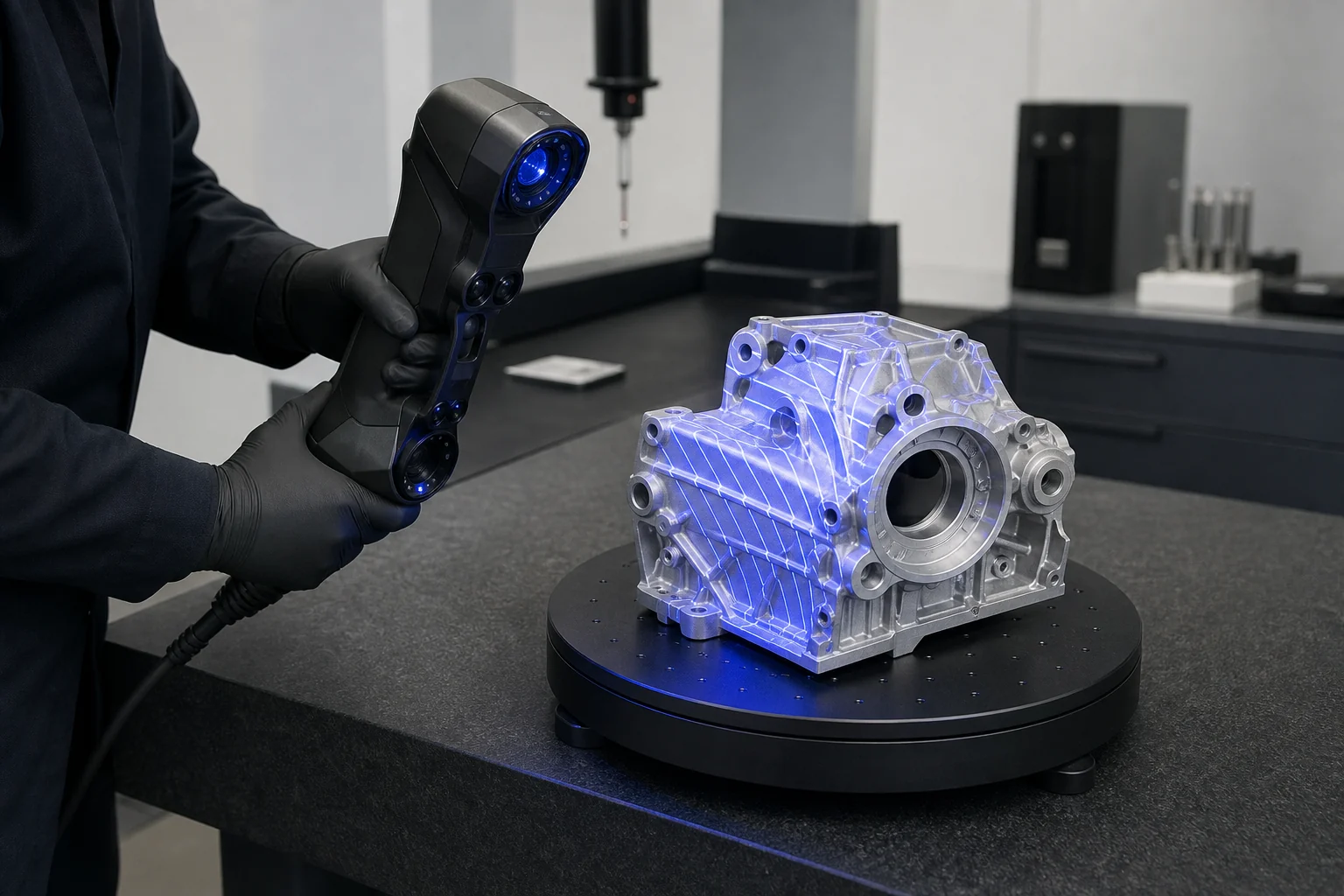

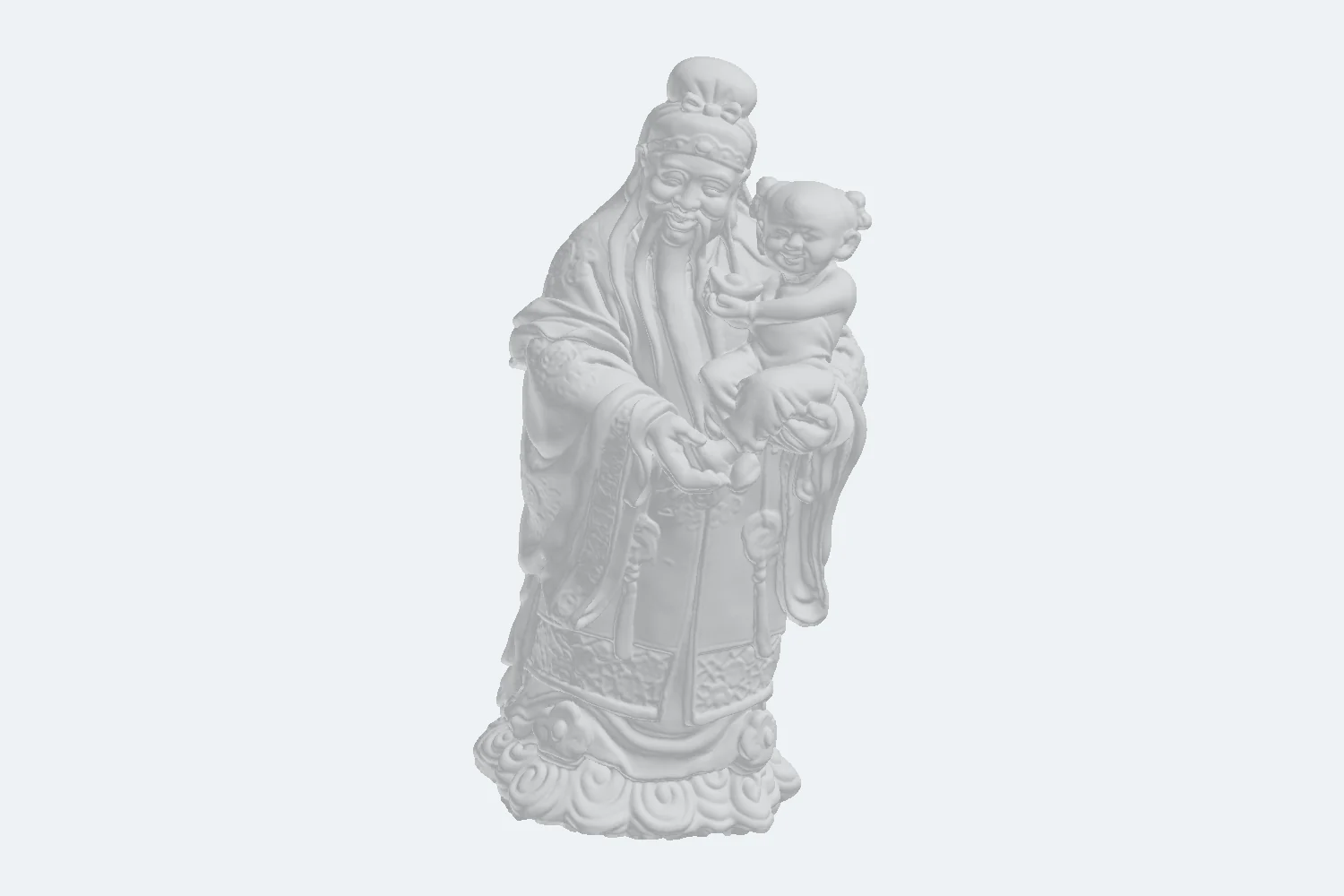

เครื่องสแกนแบบออปติคัลของเรารองรับตั้งแต่เฟืองขนาดเล็กไปจนถึงเครื่องบินส่วนตัวขนาด 6 เมตรเมื่อพื้นที่และสภาพแวดล้อมเหมาะสม ประติมากรรม งานศิลปะ และบุคคลที่อยู่นิ่งก็สามารถสแกนได้ โดยจะประเมินขอบเขต รายละเอียดที่ทำได้ การตั้งเครื่อง และผลส่งมอบเป็นรายกรณี

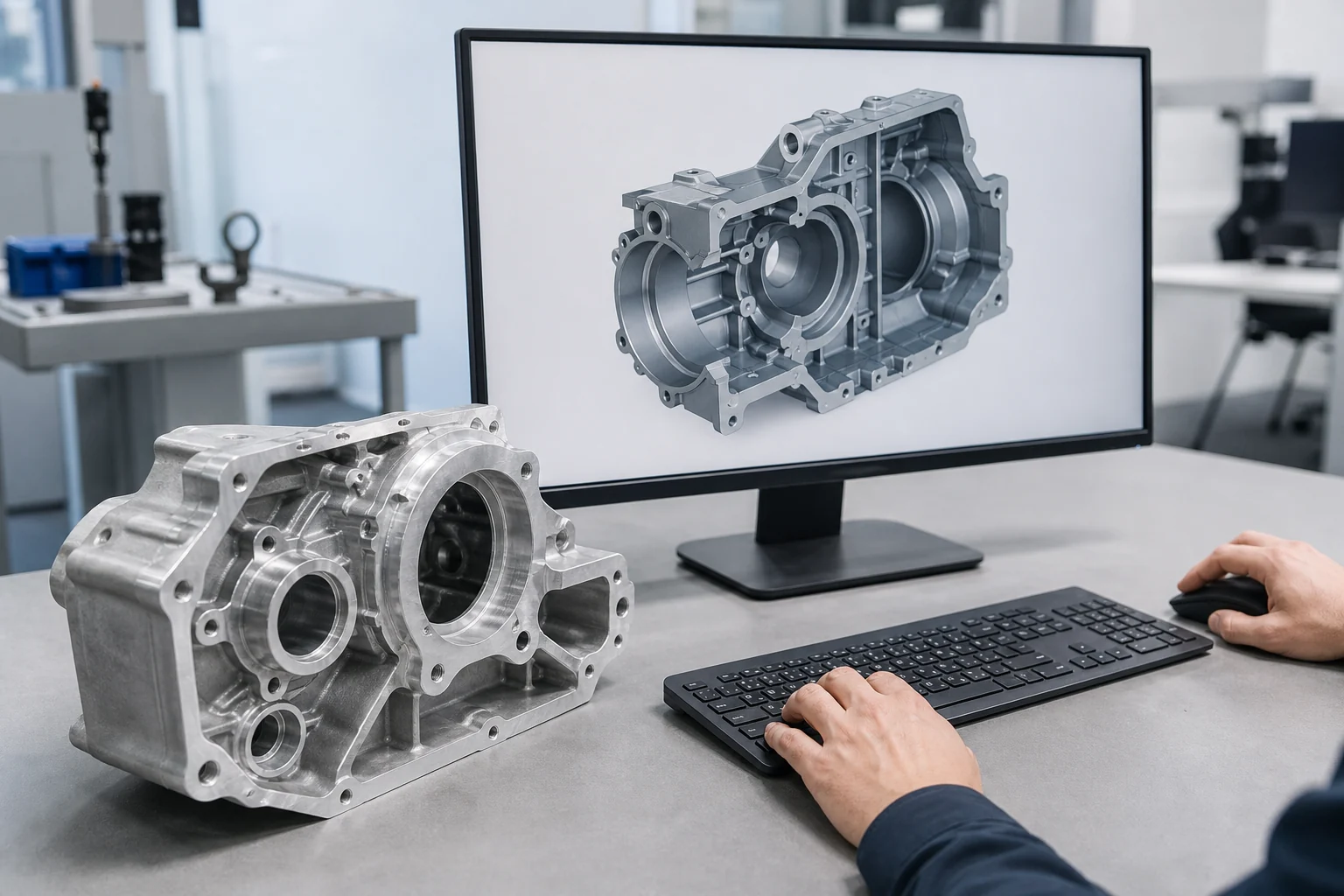

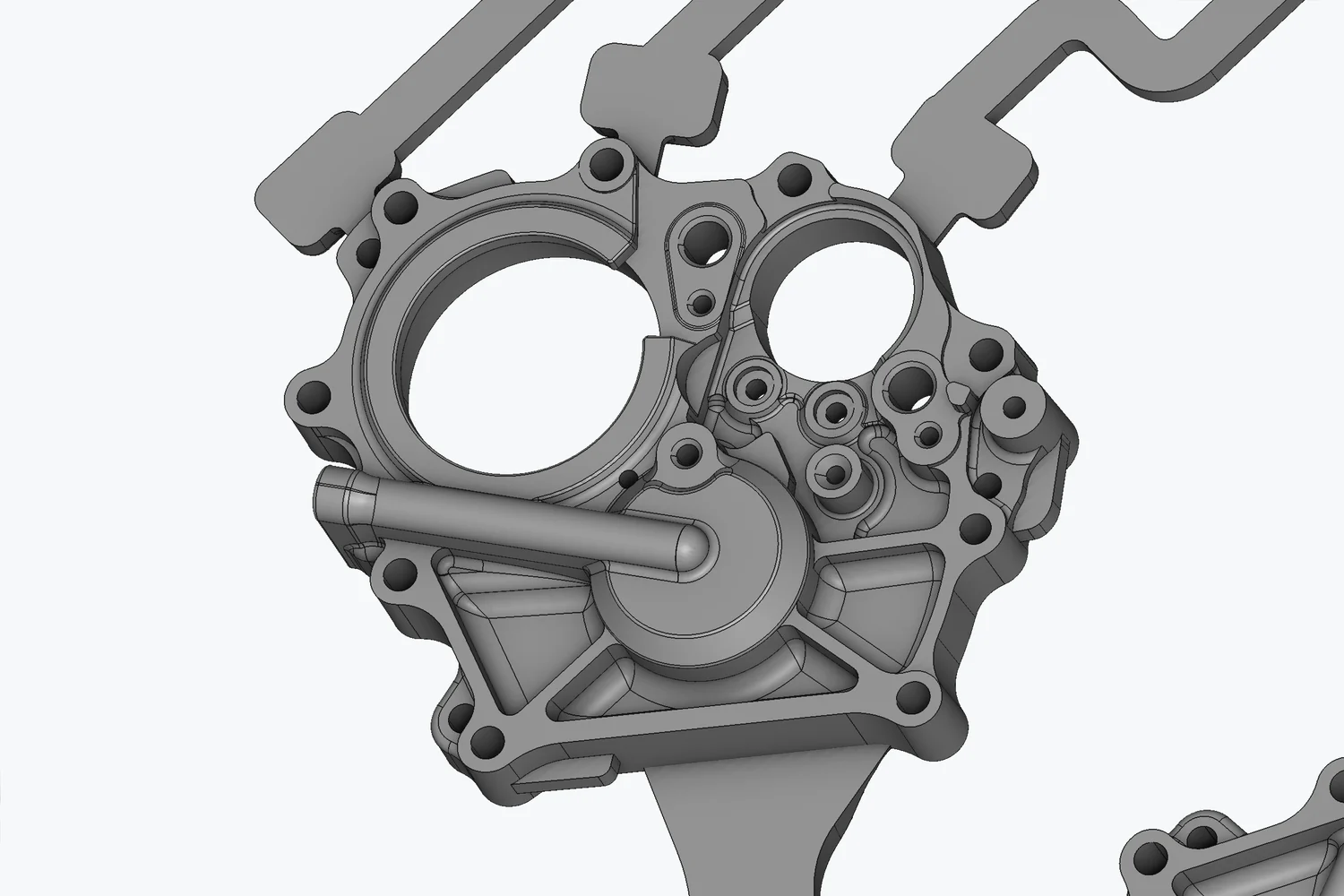

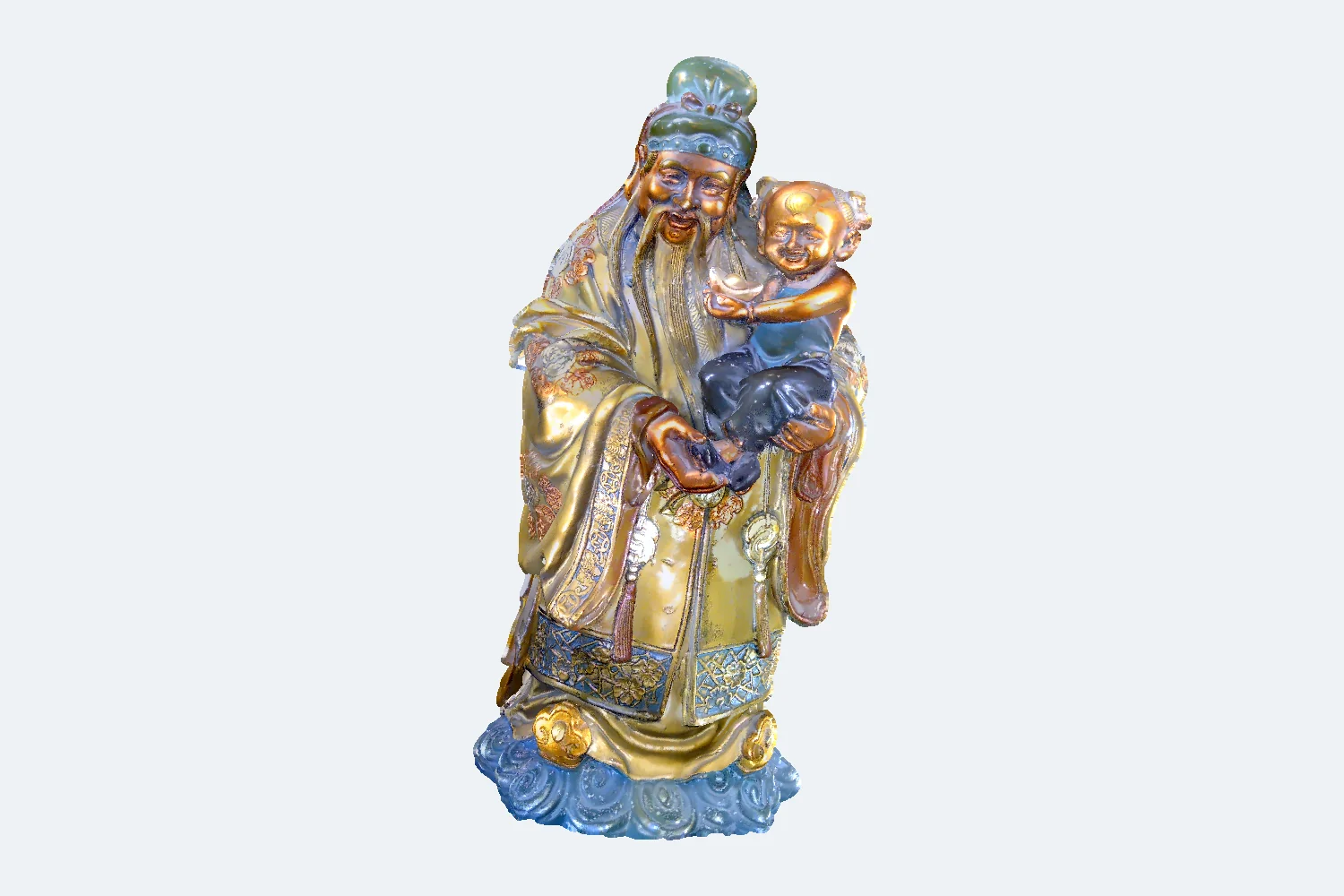

ข้อมูลรูปทรงดิบโดยทั่วไปส่งเป็น STL และสามารถส่ง OBJ พร้อมสีได้เมื่อโปรเจ็คและวิธีเก็บข้อมูลรองรับสี งาน Reverse Engineering สามารถเพิ่มไฟล์ CAD ที่แก้ไขได้ เช่น STEP หรือ IGES ตามขอบเขตที่ตกลง

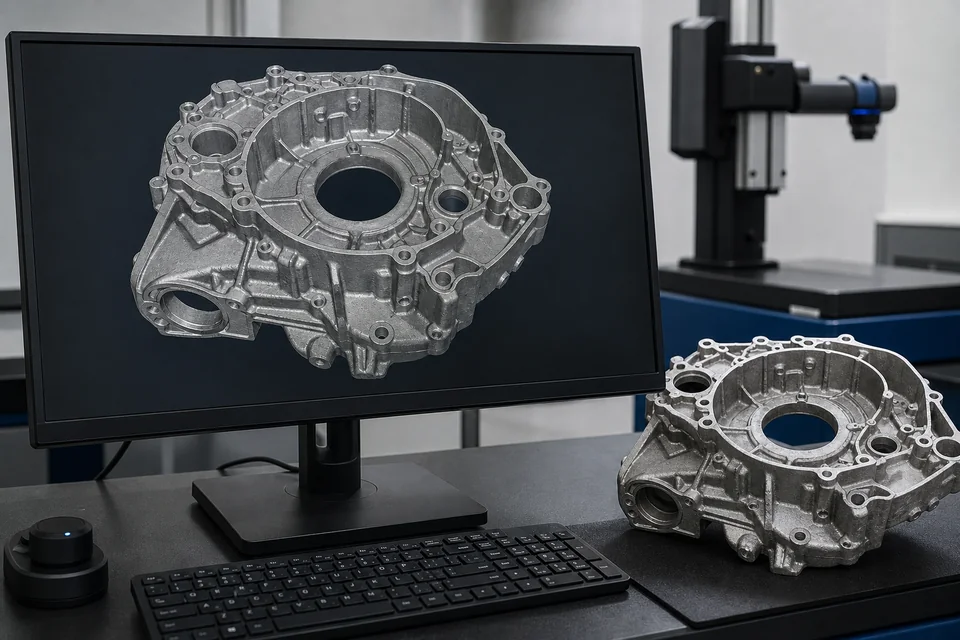

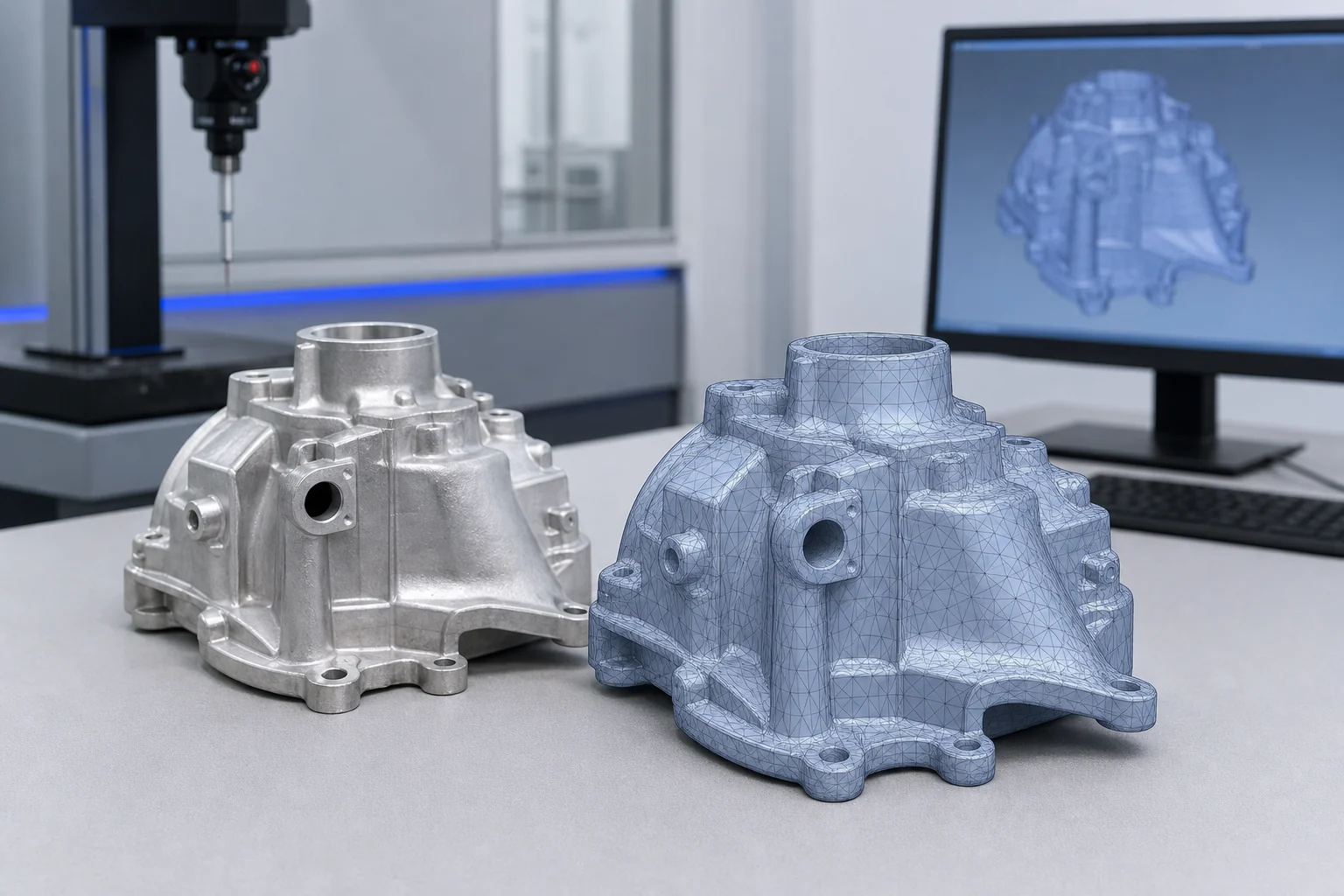

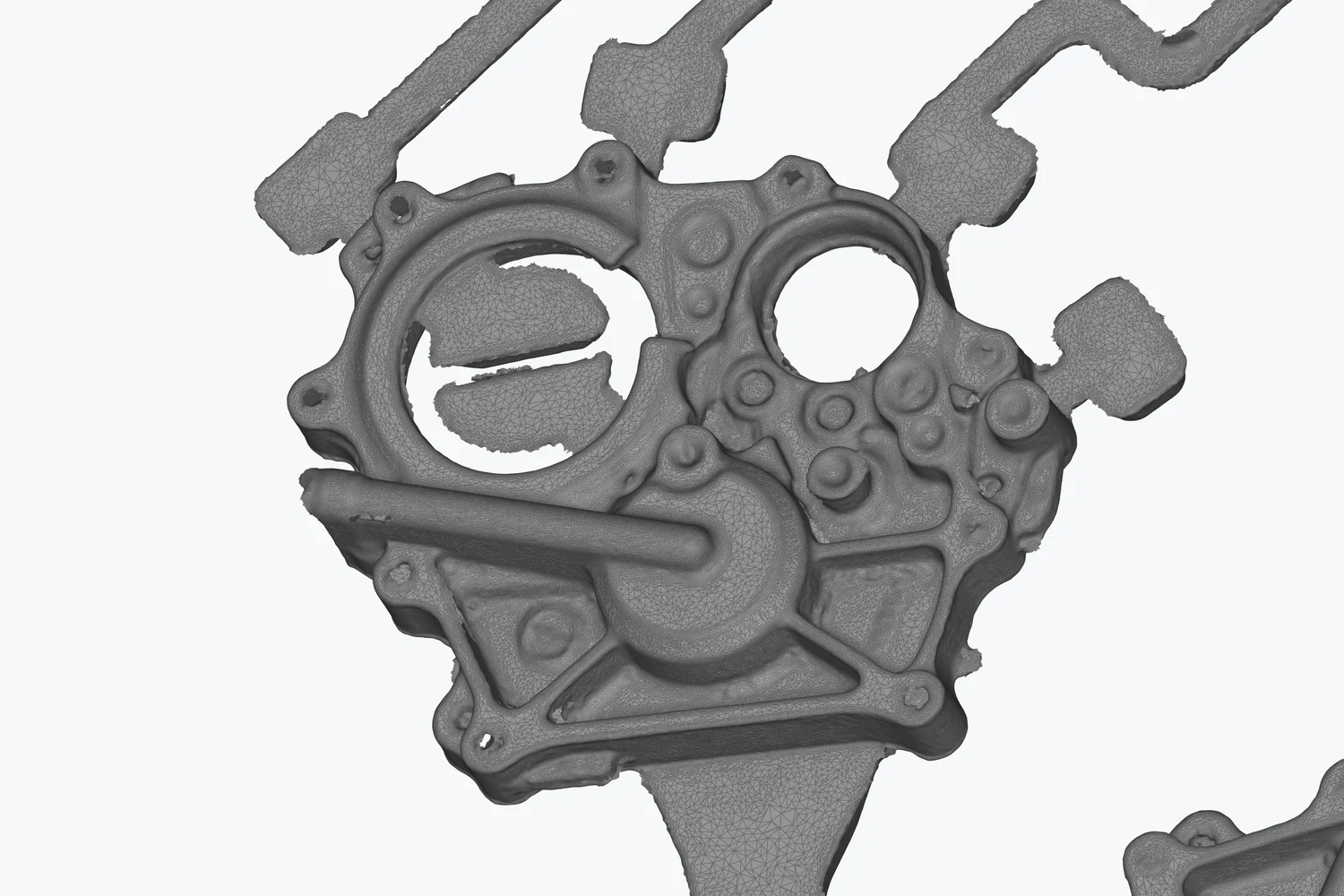

งานสแกนอย่างเดียวโดยทั่วไปส่งมอบเป็นเมชสามเหลี่ยม เช่น STL ส่วน DWG เป็นแบบเขียน 2D จึงต้องมีงาน Reverse Engineering และเขียนแบบเพิ่ม ไม่มีตัวเลขลดราคาแบบตายตัว เพราะงาน CAD/DWG ขึ้นกับรูปทรงและรายละเอียดของแบบ เราสามารถแยกราคาเป็นงานสแกนอย่างเดียวกับงาน CAD/DWG ได้

ข้อกำหนดความแม่นยำเชิงปริมาตรของเครื่องสแกนคือ 0.02 มม. + 0.06 มม./ม. ผลลัพธ์จริงของแต่ละโปรเจ็คยังขึ้นกับขนาดและผิวชิ้นงาน การเตรียม การเข้าถึง สภาพแวดล้อม การตั้งเครื่อง วิธีจัดแนว และผลส่งมอบที่ต้องการ

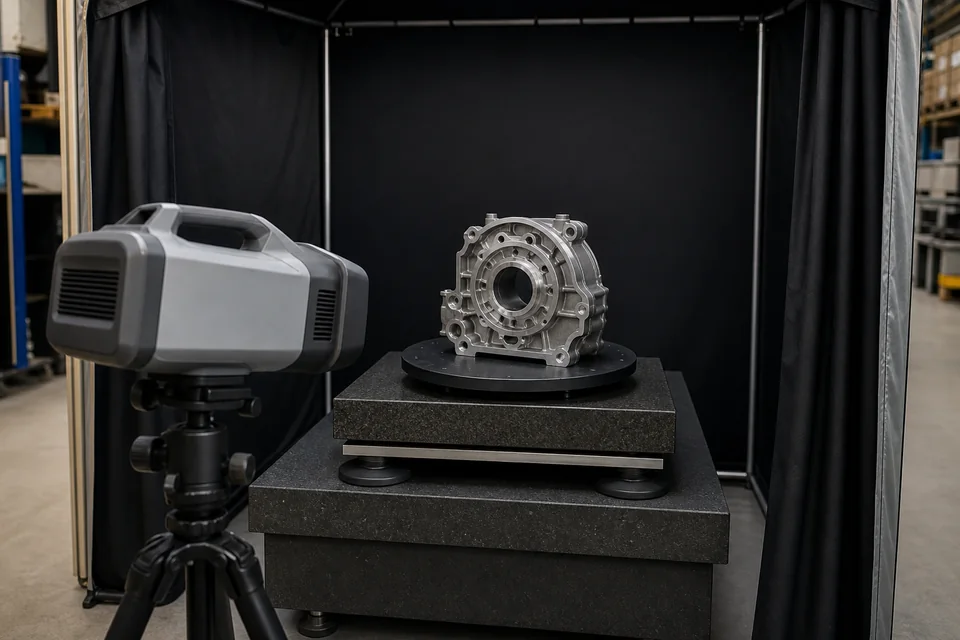

เราไม่สามารถสแกน 3D แบบออปติคัลกลางแจ้งภายใต้แสงแดดโดยตรงได้ เพราะแสงแดดรบกวนแสงที่เครื่องฉายซึ่งเป็นข้อจำกัดของเทคโนโลยีนี้ และไม่รับสแกนอาคารหรือโรงงานทั้งพื้นที่เนื่องจากเราไม่มีเครื่องสแกน 3D แบบ LiDAR แต่ยังให้บริการสแกนชิ้นส่วนและอุปกรณ์นอกสถานที่ได้เมื่อควบคุมแสงอย่างเหมาะสม

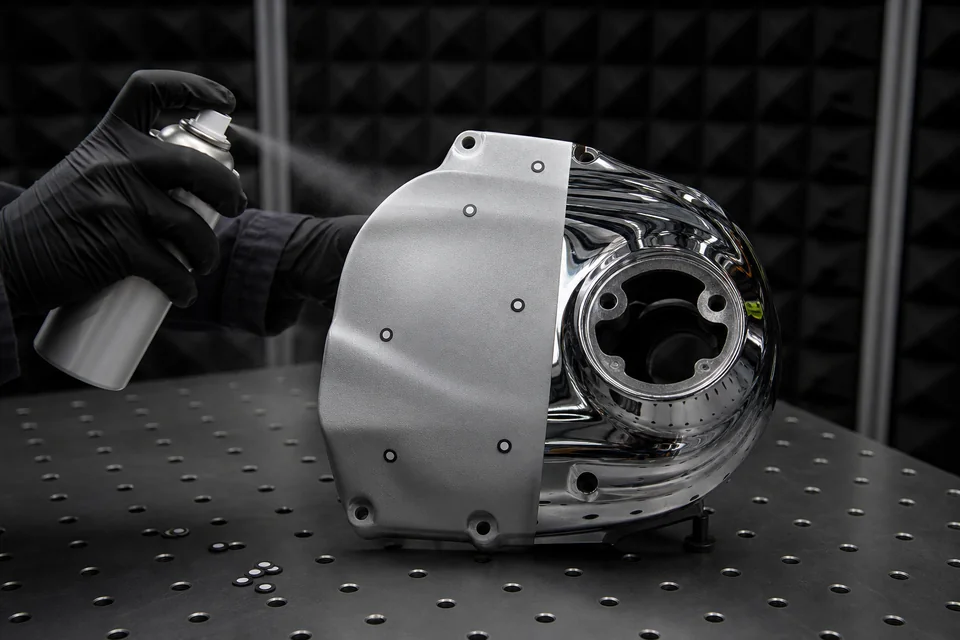

ไม่ได้ทุกวัตถุ เครื่องต้องมองเห็นผิวและรับแสงที่เสถียร วัตถุใส เงากระจก เคลื่อนที่ ร้อน เข้าถึงไม่ได้ อยู่ภายใน เล็กมาก หรือไม่ปลอดภัย อาจต้องเตรียม ได้ข้อมูลบางส่วน ใช้วิธีอื่น หรือทำไม่ได้

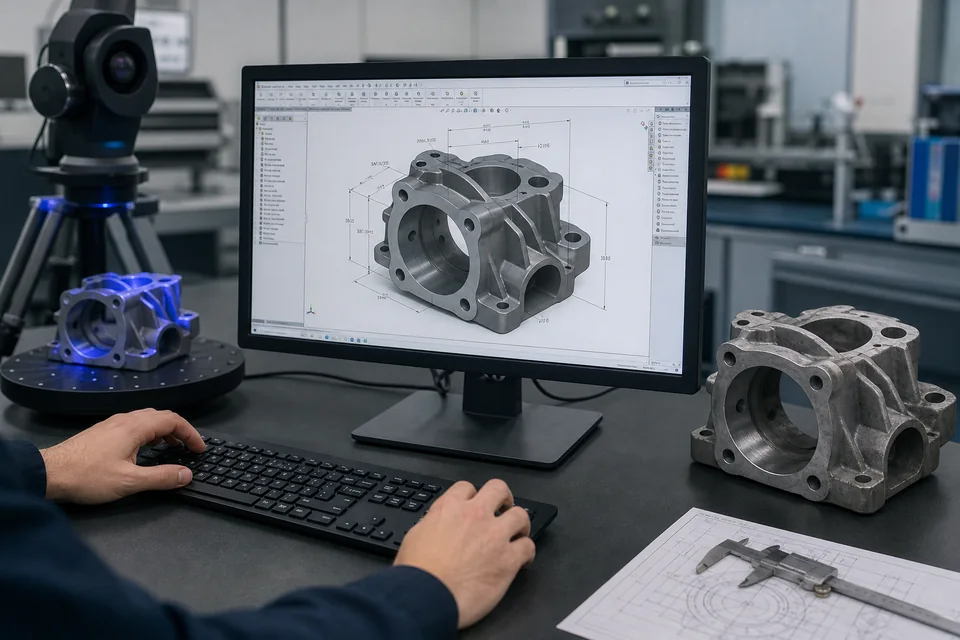

STL เป็นผิวสามเหลี่ยม สามารถวัดและแก้ด้วยเครื่องมือเมช แต่ไม่มีฟีเจอร์พาราเมตริก สเก็ตช์ ขนาด และเจตนาการออกแบบแบบ CAD งาน Reverse Engineering คือการสร้างข้อมูลเหล่านี้ใหม่

ไม่ใช่ เป็นการสร้างโมเดลวิศวกรรมจากรูปทรงที่มองเห็นและวัดได้ร่วมกับสมมติฐานที่ตกลง การสึก ความเสียหาย จุดที่เข้าไม่ถึง การเสียรูป ความแปรปรวนงานหล่อ และเจตนาเดิมที่ไม่ทราบต้องใช้วิจารณญาณ

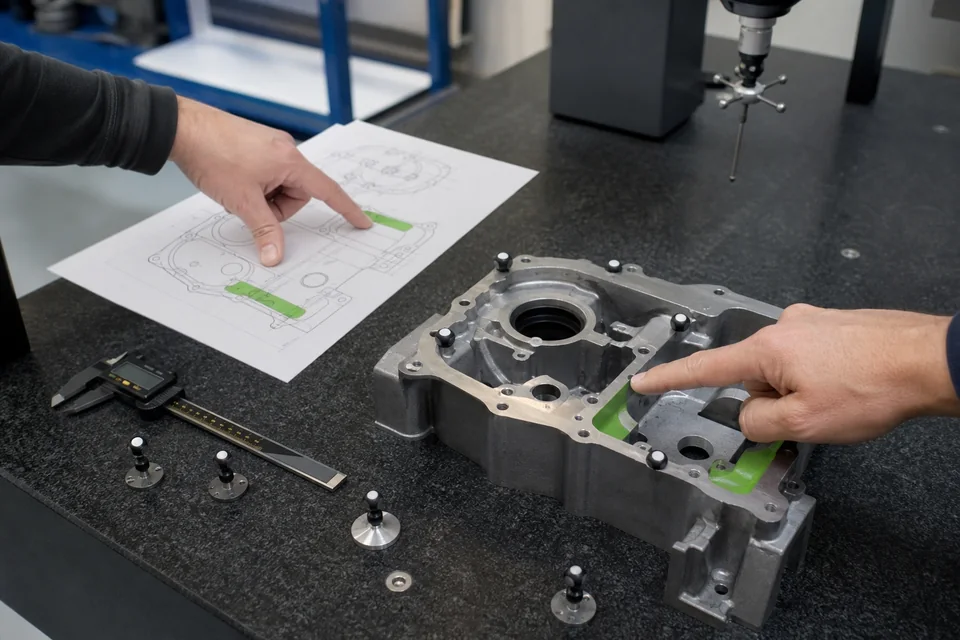

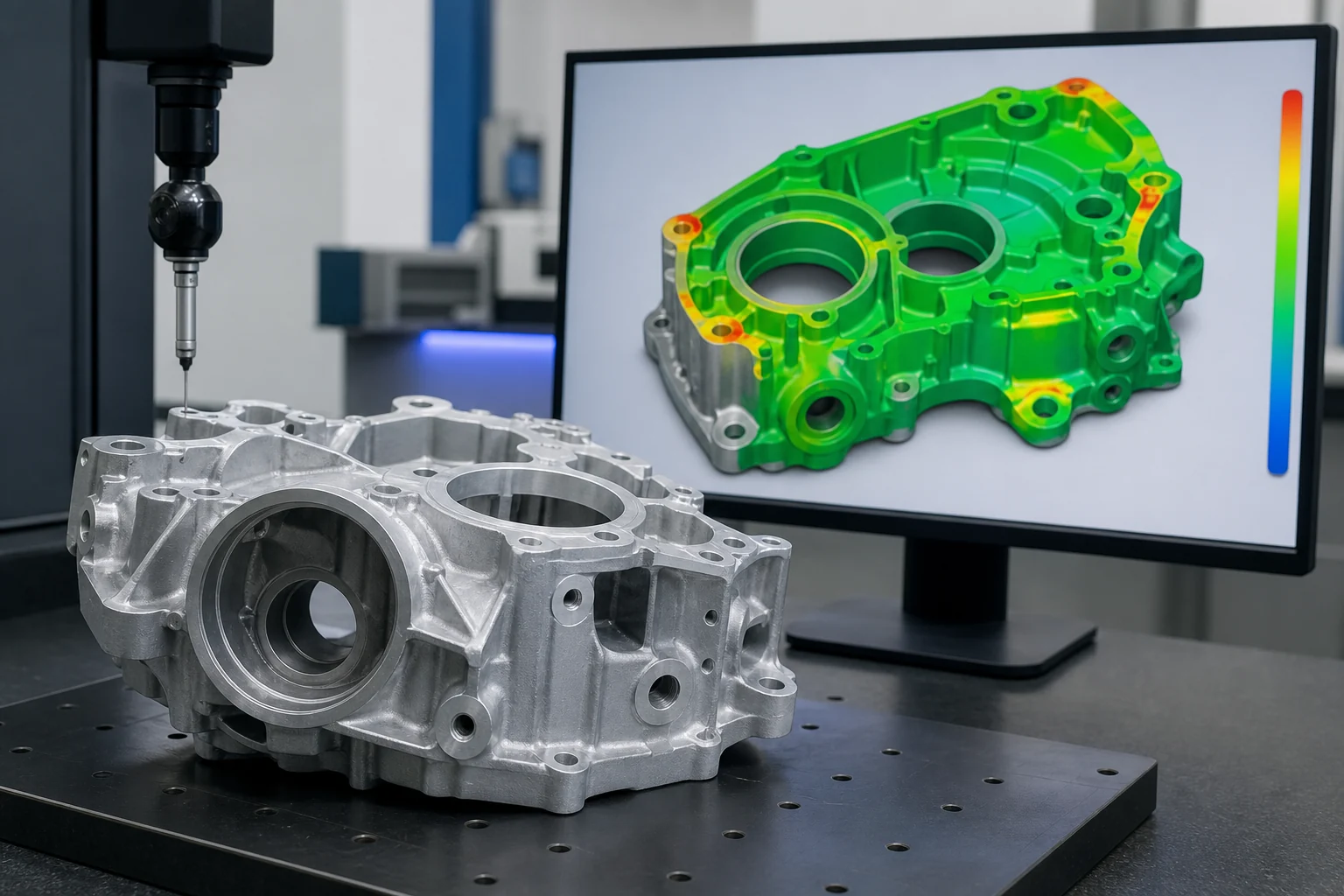

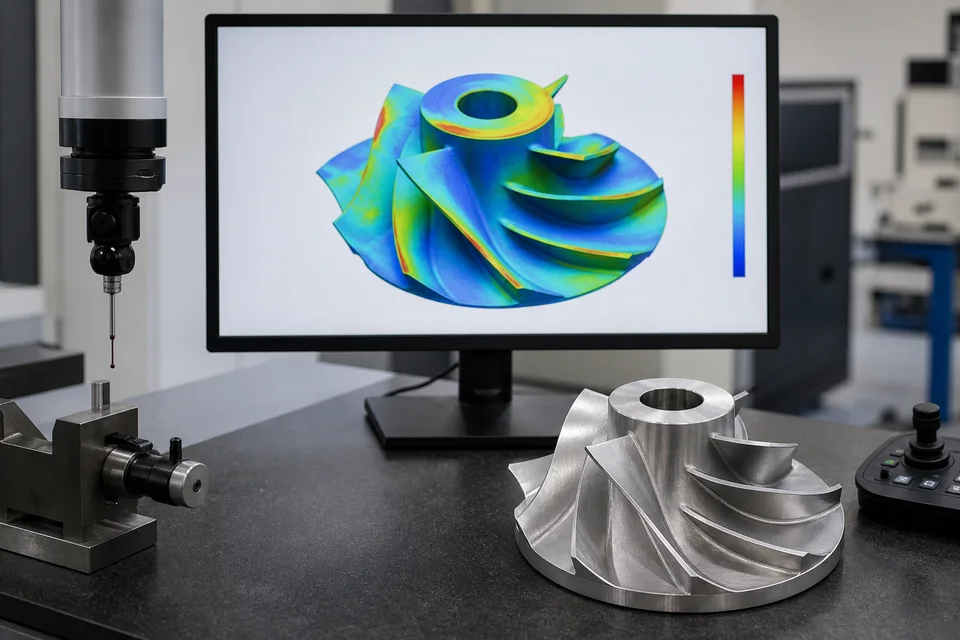

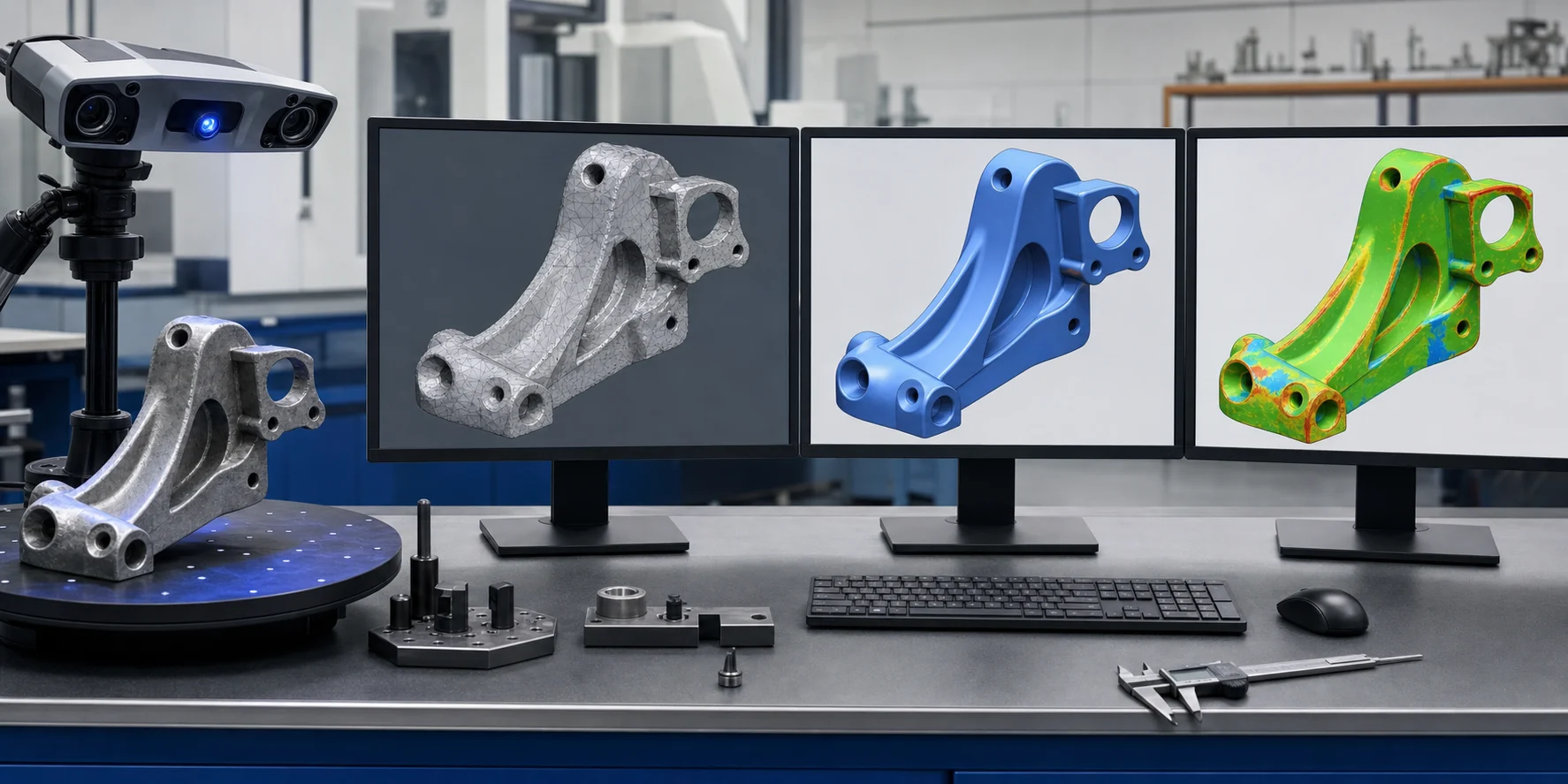

โดยทั่วไปต้องมีชิ้นงาน CAD ต้นแบบ วิธีจัดแนว จุดสำคัญ รูปแบบรายงาน และช่วงสีที่ตกลง ผลแสดงความต่างตามการจัดแนวนั้น ไม่ได้เป็นการตรวจมิติรับรองโดยอัตโนมัติ

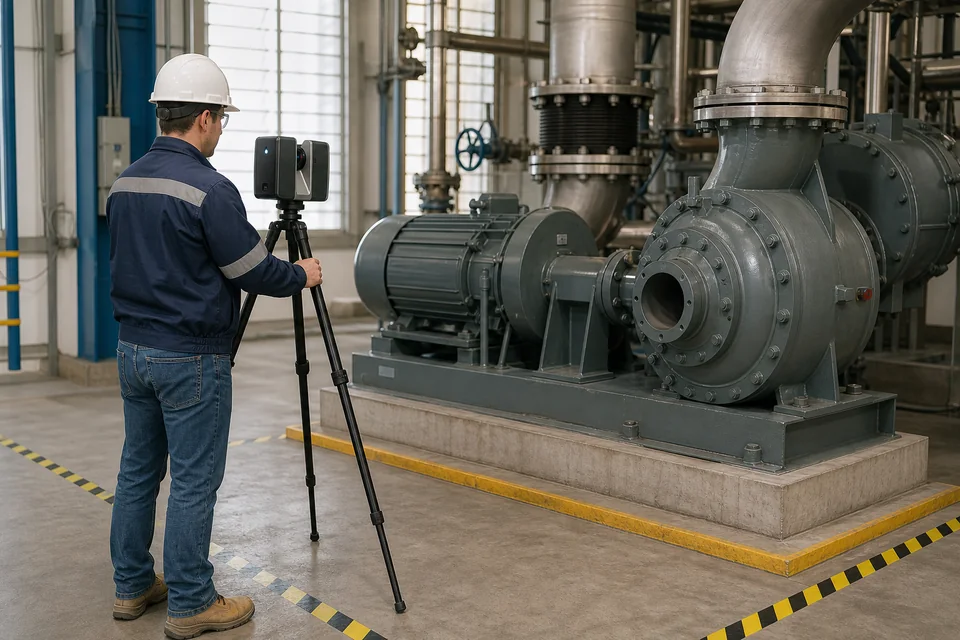

ได้ เรามีบริการนอกสถานที่เมื่อประเมินความเป็นไปได้ การเข้าถึง ความปลอดภัย สภาพแวดล้อม พื้นที่ และตารางแล้ว กรุณาส่งรูป ขนาดโดยประมาณ สถานที่ ข้อจำกัด และผลลัพธ์ที่ต้องการ
